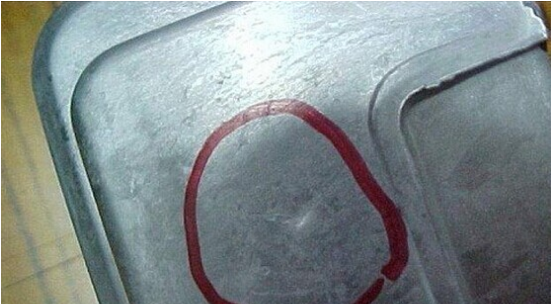

外觀檢查：在壓鑄件厚大部分的表面上有平滑的凹痕（狀如盤碟）。

產生原因如下：
（1）由收縮引起
1.1壓鑄件設計不當壁厚差太大；
1.2澆道位置不當；
1.3壓射比壓低，保壓時間短；
1.4壓鑄模局部溫度過高。
（2）冷卻系統設計不合理；
（3）開模過早；
（4）澆注溫度過高。


解決和防止的方法為：
（1）壁厚應均勻；
（2）厚薄過渡要緩和；
（3）正確選擇合金液導入位置及增加內澆道截面積；
（4）增加壓射壓力，延長保壓時間；
（5）適當降低澆注溫度及壓鑄模溫度；
（6）對局部高溫要局部冷卻；
（7）改善排溢條件；

  (8)使用合適的脫模劑；http://m.hakanui.com/
